可降解的木質(zhì)素基聚氨酯吸附材料，用于高效的原油清理
來源：PUWORLD
中國科學(xué)院寧波材料技術(shù)與工程研究所朱錦教授領(lǐng)導(dǎo)的研究小組，與中科院寧波材料技術(shù)與工程研究所陳濤教授課題組和多倫多大學(xué)顏寧教授課題組合作，合成了一種用于原油泄漏修復(fù)的高效碳納米管（CNT）改性木質(zhì)素基聚氨酯吸附材料。該研究發(fā)表在《化學(xué)工程雜志》上。
近年來，原油或有機(jī)化工品的泄漏造成了經(jīng)濟(jì)損失、石化資源浪費(fèi)和嚴(yán)重的環(huán)境污染，對海洋生態(tài)環(huán)境和人類健康造成了極大的威脅。然而，現(xiàn)有的原油清理方法無法將優(yōu)良的修復(fù)性能與環(huán)境保護(hù)相結(jié)合。
NIMTE的研究人員采用太陽光引發(fā)的光熱效應(yīng)作為能源，對重油組分進(jìn)行加熱，從而大幅降低其固有的高粘度，實(shí)現(xiàn)快速高效的原油清理。

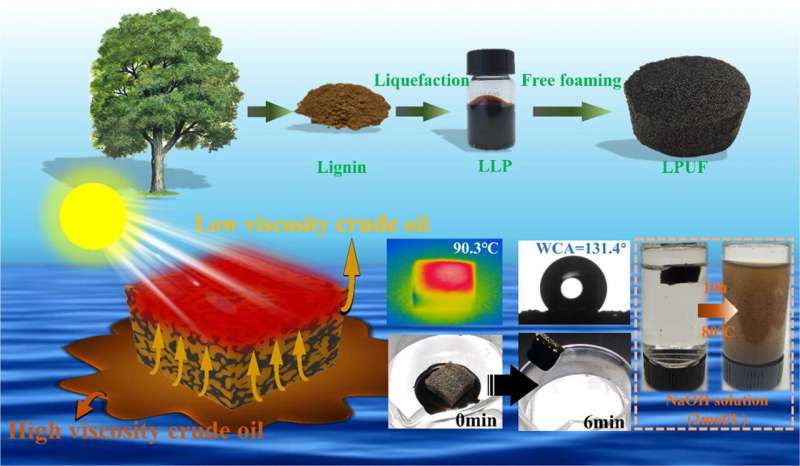

通過簡單的聚氨酯發(fā)泡工藝，他們制備了木質(zhì)素基聚氨酯泡沫。作為光熱吸附材料，所制備的聚氨酯泡沫中摻入了碳納米管(CNTs)，在陽光下曝曬500 s后，對重油的陽光吸收率高達(dá)97%，其表面溫度甚至超過90 ℃，表現(xiàn)優(yōu)異。改性泡沫在陽光照射下6 min內(nèi)吸附了超過其重量6倍的原油。
此外，木質(zhì)素基泡沫吸附材料在堿性環(huán)境中可降解，在80℃的2 mol/L NaOH水溶液中降解10 h的效率達(dá)到88.03%，降解率為6.25 mg/h，同時，在相同條件下可回收碳納米管。
該工作不僅為重質(zhì)原油泄漏修復(fù)和回收提供了一種高效、環(huán)保的方法，而且對深色生物基聚合物的高價值利用提供了新的思路。
